23220-2RS VT143 23220-ZZ VT143 23220-RS VT143 23220W 23220J2Q 23220ECK 23220CC 23220 CA 23220CB
P0 P6 P5 P3 P4 P2 Уровень качества ХРОМ СТЕЛЬ Сферические подшипники
Введение продукта

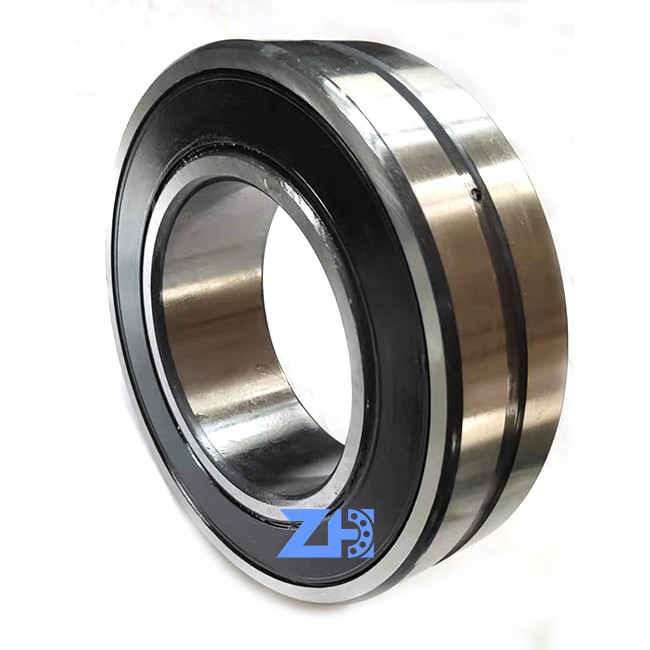

23220-2RS/VT143является типом подшипника с подвижным элементом, предназначенным для обработки высоких радиальных и осевых нагрузок в приложениях, где присутствует неправильное выравнивание между валом и корпусом.
Ниже приведены некоторые ключевые особенности и характеристики сферических роликовых подшипников:
Конструкция: Сферические подшипники состоят из внутреннего кольца, внешнего кольца, набора роликов и клетки.
Роллы имеют форму бочек и расположены симметрично между внутренним и внешним кольцами.
Самосвязывание: Сферические роликовые подшипники имеют сферическую наружную кольцевую дорожку, которая позволяет подшипнику компенсировать неправильное выравнивание между валом и корпусом.
Эта особенность особенно полезна в приложениях, где есть отклонения вала или ошибки монтажа.
Грузоподъемность: сферические роликовые подшипники могут выдерживать высокие радиальные и осевые нагрузки.
Размеры
| d |
100мм
|
Диаметр отверстия |
| D |
180мм
|
Внешний диаметр |
| В. |
60.3мм
|
Ширина |
| d2 |
≈114мм
|
Диаметр внутреннего кольца на плече |
| D1 |
≈159мм
|
Диаметр плеча/отсека внешнего кольца |
| b |
8.3мм
|
Ширина смазочной канавки |
| К |
4.5мм
|
Диаметр смазочного отверстия |
| r1,2 |
минуты.2.1мм
|
Размер шафра |
Размеры надстройки
| dа) |
минуты.112мм
|
Диаметр опоры вала |
| dа) |
Макс.114мм
|
Диаметр опоры вала |
| Dа) |
Макс.168мм
|
Диаметр опоры корпуса |
| rа) |
Макс.2мм
|
Радиус филета |
Данные расчета
| Базовая динамическая нагрузка |
В |
499kN
|
| Базовая статическая нагрузка |
В0 |
600kN
|
| Предельный объем усталости |
ПУ |
63kN
|
| Ограничение скорости |
|
1 700r/min
|
| Ограничительная стоимость |
e |
0.3
|
| Коэффициент расчета |
Y1 |
2.3
|
| Коэффициент расчета |
Y2 |
3.4
|
| Коэффициент расчета |
Y0 |
2.2
|
Размеры
| d |
100 мм
|
Диаметр отверстия |
| D |
180 мм
|
Внешний диаметр |
| В. |
60.3 мм
|
Ширина |
| d2 |
≈114 мм
|
Диаметр внутреннего кольца на плече |
| D1 |
≈159 мм
|
Диаметр плеча/отсека внешнего кольца |
| b |
8.3 мм
|
Ширина смазочной канавки |
| К |
4.5 мм
|
Диаметр смазочного отверстия |
| r1,2 |
минуты.2.1 мм
|
Размер шафра |
