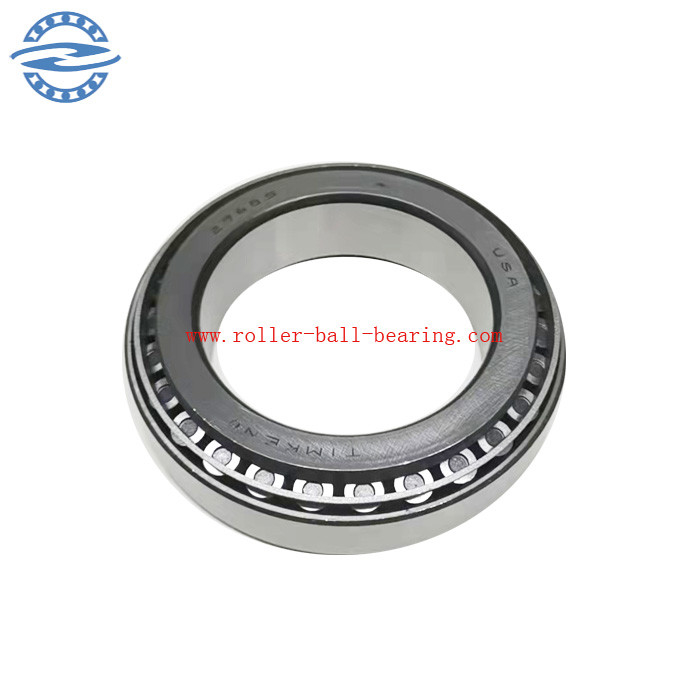

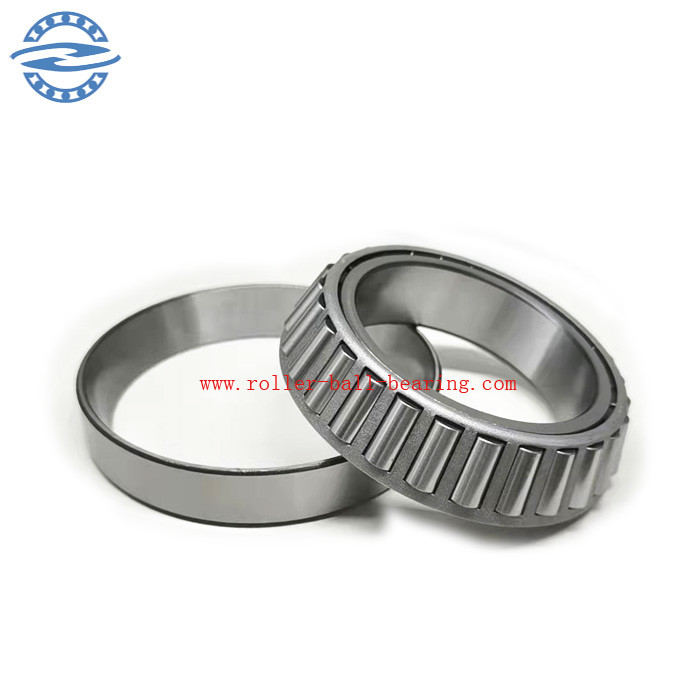

Детали продукта
Спецификации
Серия |
29600 |
Номер детали конуса |
29685 |
Номер детали чашки |
29620-B |
Блоки дизайна |
Имперский |
Носить вес |
1,5 lb0.70 Kg |
Тип клетки |
Проштемпелеванная сталь |
Размеры
d - Скважина |
2,8750 in73.025 mm |
D - Диаметр чашки наружный |
4,4375 in112.713 mm |
D1 - Диаметр фланца наружный |
4,5900 in116.586 mm |
B - Ширина конуса |
1,0000 in25.400 mm |
C - Ширина чашки |
0,7500 in19.050 mm |
C1 - Ширина фланца чашки |
0,1563 in3.970 mm |
T1 - Носить ширину |
1,0000 in25.400 mm |
T - Носить ширину для того чтобы служить фланцем |
0,4063 in10.320 mm |
Размеры устоя и филе
| R - Конус Backface «для того чтобы освободить» радиус1 | 0,14 in3.600 mm |
| r - Чашка Backface «для того чтобы освободить» радиус2 | 0,130 in3.30 mm |
da - диаметр затыловки Frontface конуса |
3,15 in80 mm |
db - диаметр затыловки Backface конуса |
3,39 in86.10 mm |
Da - диаметр затыловки Frontface чашки |
4,35 in110.49 mm |
Ab - зазор Frontface Клетк-конуса |
0,08 in2 mm |
Aa - зазор Backface Клетк-конуса |
0,08 in2 mm |
| a - Эффективное разбивочное положение3 | 0,04 in1 mm |
Оценки основной нагрузки
| C90 - Динамическая радиальная оценка (90 миллионов революции) 4 | 6440 lbf28600 n |
| C1 - Динамическая радиальная оценка (1 миллион революций) 5 | 24800 lbf111000 n |
C0 - Статическая радиальная оценка |
37200 lbf166000 n |
| Ca90 - динамическая толкнутая оценка (90 миллионов революции) 6 | 5370 lbf23900 n |
Факторы
| K - Фактор7 | 1,2 |
| e - Фактор8 ISO | 0,49 |
| Y - Фактор9 ISO | 1,23 |
| G1 - Фактор тепловыделения (Ролик-Raceway) 10 | 77,7 |
G2 - Фактор тепловыделения (конец Нервюр-ролика) |
43,3 |
| Cg - фактор11 геометрии | 0,117 |
| d | 73.025mm | |
| D | 112.712mm | |
| T | 25.4mm | |
| C1 | 102000N | Основная оценка динамической нагрузки |
| C0 | 166000N | Основная оценка неподвижной нагрузки |
| m | 0.88kg | |
| Тавот RPM | 3200 r/min | |
| ROM масла | 4300 r/min |
